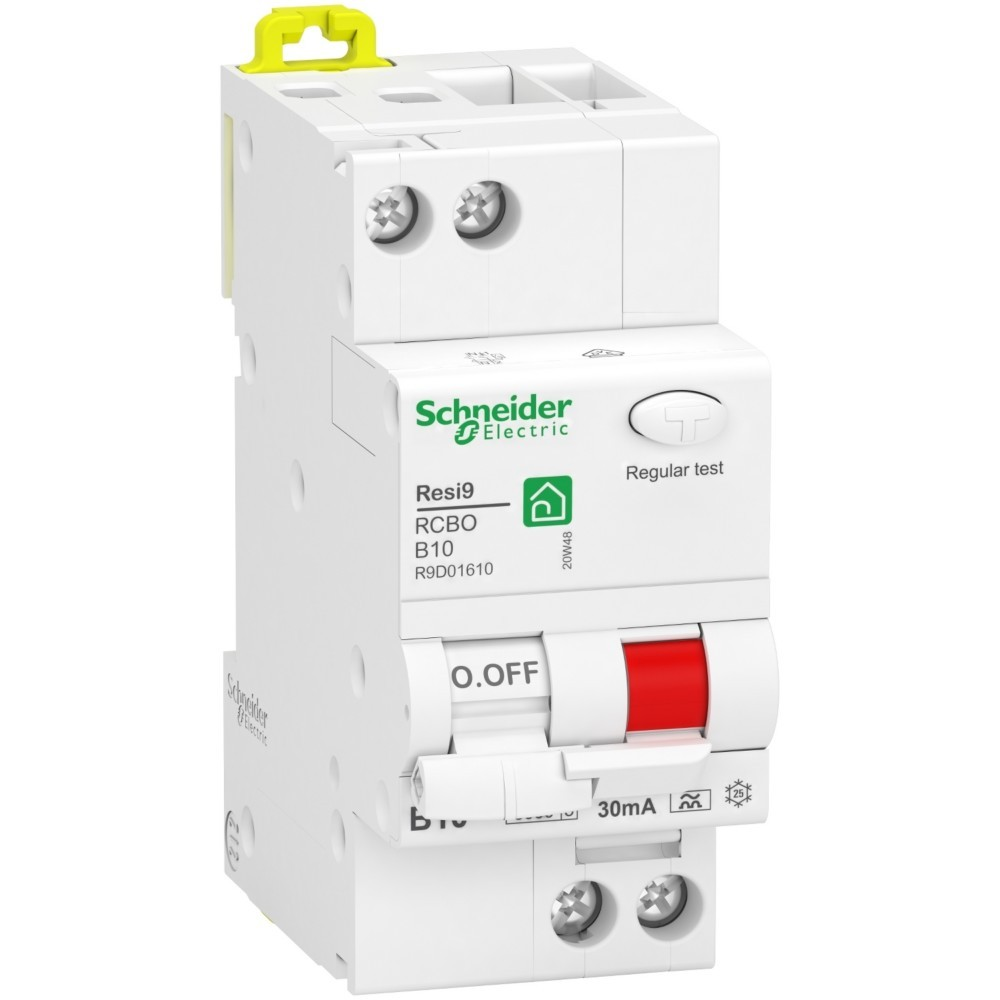

INTERRUTTORE DIFFERENZIALE MAGNETOTERMICO SCHNEIDER R9D01610

Interruttore differenziale magnetotermico R9D01610 di Schneider Electric rappresenta una soluzione affidabile per la protezione degli impianti elettrici domestici e industriali. Questo dispositivo combina la funzione di interruttore differenziale con quella di interruttore magnetotermico, garantendo la sicurezza contro guasti a terra e sovraccarichi o cortocircuiti.

Il modello R9D01610 è progettato con un polo più neutro (1P+N) e supporta una corrente nominale di 10 A. La caratteristica di intervento è di tipo B, adatta per proteggere circuiti con carichi elettronici e motori. La corrente di guasto nominale è di 30 mA, conforme alle normative per la sicurezza elettrica. La capacità di interruzione nominale è di 6 kA, assicurando la protezione anche in caso di guasti severi.

Dal punto di vista elettrico, l'interruttore opera a una tensione di esercizio di 230 V AC con frequenza di 50 Hz. La posizione del neutro è a sinistra, facilitando l'installazione in quadri elettrici standard. La protezione contro i contatti diretti è garantita dal grado IP20, che protegge contro l'accesso a parti pericolose con le dita.

• Numero di poli: 2 (1 polo + neutro)
• Corrente nominale: 10 A
• Caratteristica di intervento: B
• Corrente di guasto nominale: 30 mA (Tipo A)
• Capacità di interruzione: 6 kA
• Tensione di esercizio: 230 V AC
• Frequenza: 50 Hz
• Posizione neutro: sinistra
• Protezione IP20 contro i contatti diretti
• Temperatura di funzionamento: da -25 °C a 40 °C
• Classe di inquinamento: 2
• Categoria di sovratensione: 3
• Classe di energia: 3
• Sezione conduttori ammessa: monofilo 1-16 mm², multifilo 1-10 mm²
• Potenza dissipata: 2,7 W
• Tensione di isolamento nominale: 400 V
• Resistenza agli urti: 0,25 kA

Le dimensioni esterne dell'interruttore sono compatte, con una larghezza di 3,6 cm, una profondità di 7,5 cm e un'altezza di 8,5 cm, mentre il peso è di 0,213 kg. Il colore predominante è bianco con dettagli rossi e verdi, conforme allo standard RAL 9003.

Questo interruttore differenziale magnetotermico è ideale per l'installazione in impianti elettrici residenziali e commerciali, offrendo una protezione completa e affidabile contro i rischi elettrici. La combinazione delle funzioni differenziale e magnetotermica in un unico dispositivo semplifica l'installazione e riduce lo spazio necessario nel quadro elettrico.
